多星座GNSS卫星射频信号采集回放仪RPS100

产品简述

RPS100是厦门大学海西通信工程技术中心自主研发的一款面向高校、研究所、检测中心的GNSS卫星信号射频采集回放仪。采用四通道同步技术，可以实现对四个频点的真实导航信号进行同步采集，并且在可控制条件下对显示信号进行复现和重复性测试，方便多星座接收机的实星信号路测、性能比对、问题查找。节约生产研发成本，提高研发测试效率。



功能一览

支持GPS、BDS、 GLONASS、 GALILEO

支持最大40MHz采样带宽，

支持4、8、16比特采样位宽

支持辅助信息（如RTK串口数据）同步采集和回放

具有触发输入和输出功能，能够实现多台设备的同步采集和回放

支持数据文件的导入与导出，方便进行数据分析

具有远程控制功能，便于系统集成

支持最大8TB的数据存储

简单方便的一键式操作

具有频谱监测功能



应用领域

终端产品性能检测

实星信号的路测解决方案

导航信号的频道监测

导航抗干扰天线阵算法研究（采用同款中频信号采集回放仪）

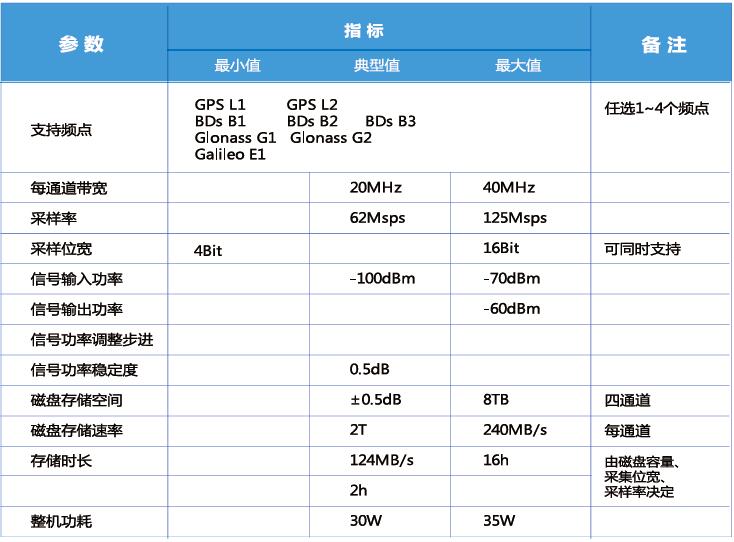

主要参数

用户界面

可脱离上位机一键式采集、回放及停止

可视化的实时频谱监测窗口

便捷的磁盘及文件管理平台

灵活的采集场景模式设置

任意文件任意位置回放数据

更多其他功能（详见软件操作说明书）



接口

电源接口：标准220V交流电源

射频输入：RF-IN，N头

射频输出：RF-OUT，N头

控制口：USB-B

数据接口：网口，RJ45

NMEA辅助信息输入接口：串口，RS232

AUX OUT:备用射频输出口（大功率），SMA-K

REF IN 10MHz：外部参考时钟输入，BNC-K

REF OUT 10MHz：内部时钟输出，BNC-K

TRIGGER IN：外部触发信号输入，BNC-K

TRIGGER OUT：内部触发信号输出，BNC-K
