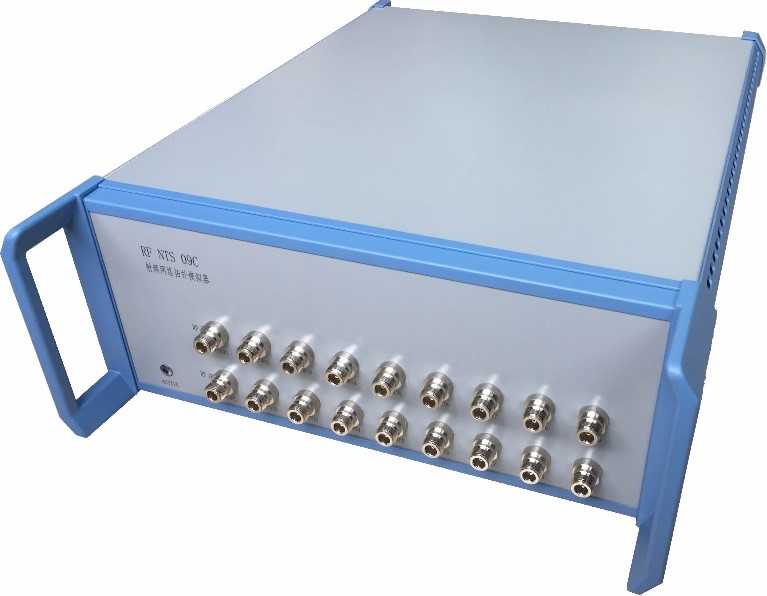

一、产品介绍
射频网络拓扑模拟器是一种射频信号通信链路开关可控设备，能够使得发射端和接收端之间的拓扑连接状态可控，为发射端和接收端在射频信道上的连接提供了一个接近真实的射频模拟环境，进而可以在短距离内(例如室内)对发射端和接收端之间的组网特性进行模拟和验证，为无线通信组网设备的网络协议设计和验证，提供一种实时的接近真实的射频拓扑仿真环境。
二、功能一览
l 具有灵活的射频信道拓扑变换设置的功能。
l 支持单点对多点广播方式、 多点对多点多个广播、单点对单点、多路点对点的射频通道连接。
l 支持AdHoc（MANET）设备组网测试以及系统级的OTA测试。
l 可通过图形界面控制模拟信道的开关、信号衰落、参数配置、信息显示等，实现信道拓扑模型的可视化图形界面。
l 支持预定义标准信道模型和用户自定义信道模型。
l 支持信道参数可配置和在线实时修改。
l 支持大规模、分布式组网设备的前期通信、同步性能验证的模拟设备。
l 支持多输入多输出，信道数量扩展的组网测试设备。
三、应用领域
AdHoc（MANET）设备组网测试以及系统级的OTA测试
大规模多输入多输出仿真测试
四、主要参数
参数 | 指标 |
通道数量 | 9 |
频率范围 | 5MHz-1GHz（最大可支持到6GHz）） |
最大输入信号功率 | +28dBm |
功率可调整范围 | 45dB |
功率调整步进 | 3dB |
输出信号功率准确度 | ±1dB |
输入阻抗 | 50Ω |
输出阻抗 | 50Ω |
隔离度 | 不小于150dB |
耦合度 | -65dB ~ -155dB |
射频接口 | N/SMA |
外部控制接口 | USB |
整机功耗 | 5W |

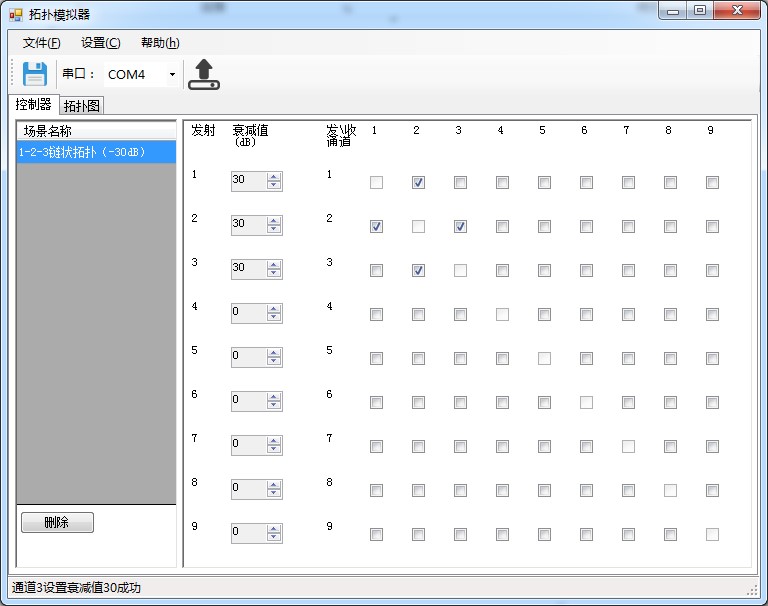

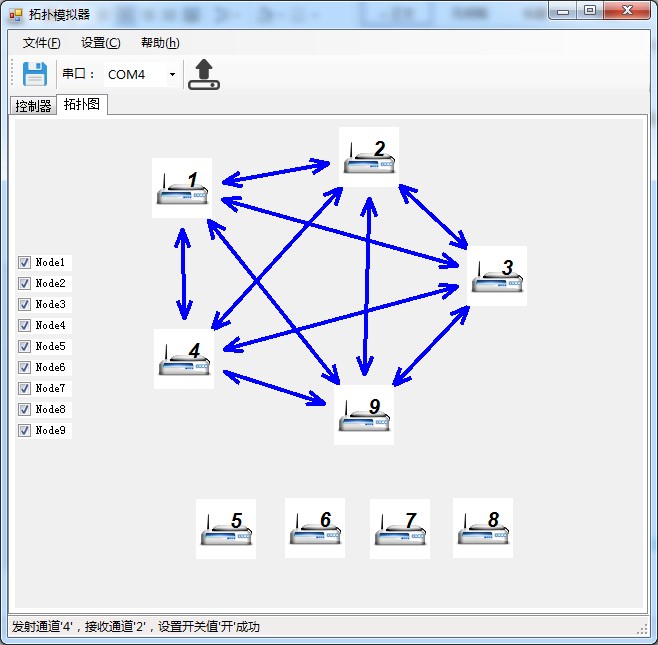

五、用户界面
六、关键特性
l 通道数：9通道
l 工作频率：5MHz-1GHz（最大可支持到6G）
l 隔离度：150dB
l 信号输入输出接口独立，也可选配高隔离度环形器实现输入信号和输出信号单个接口的双工功能。
l 9×9矩阵：由18个一分八功分器和9×8个3dB/45dB程控衰减器构成，可以设置任意被测件之间的衰减值，实现仿真的动态特性。
l 用户场景文件可定义：编辑完拓扑结构后保存成文件，使用时可下载到硬件平台中，由硬件平台实现自定义的拓扑结构。
l 测试场景保存、典型场景调用功能
l 控制方式：通过USB接口由上位机软件实时设置9×9矩阵交换参数和输出信号功率。
l 接口类型：N型
l 供电电源：220V交流电
l 体积：4U可上架机箱
l 重量：30kg
